Die universellen Isoliermatratzen von Temket sind speziell für den Einsatz in Versorgungsbetrieben entwickelt. Denken Sie an Heizungsräume in einer Vielzahl von Gebäuden wie Büros, Schulen, Schwimmbädern, Sportvereinen, Verteilzentren und Großhandelsbetrieben. Die Produktlinie umfasst drei Arten von Matratzen:

• Isoliermatratzen für Armaturen (Typ A)
• Isoliermatratzen für Pumpen (Typ B)
• Isoliermatratzen für Rohre (Typ C)

Diese Isoliermatratzen sind in verschiedenen Größen erhältlich, sodass Sie gängige Armaturen und Pumpen selbst isolieren und dabei erhebliche Kosten sparen können. Aber wie funktioniert die Installation einer Isoliermatratze, und worauf sollten Sie achten? Alle Details dazu finden Sie in diesem Artikel.

• Schritt 1: Größe und Spezifikationen bestimmen
• Schritt 2: Sicherheit
• Schritt 3: Installationsanweisungen pro Typ

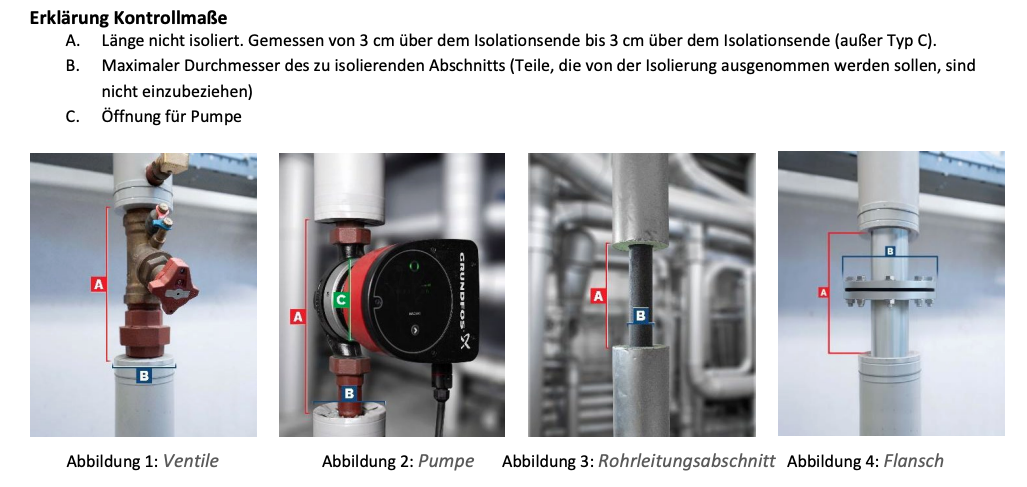

Für den Einsatz universeller Isoliermatratzen gelten bestimmte Spezifikationen. Prüfen Sie stets folgendes, um sicherzustellen, dass eine Isoliermatratze auf das zu isolierende Objekt passt. Gibt es Halterungen, Ventile oder Vorsprünge, die die Installation der Matratze behindern könnten? Wenn Halterungen (vorübergehend) entfernt werden können, stellt dies kein Problem für die Installation dar. Wenn Ventile oder andere Vorsprünge enthalten sind, sollte der Umfang an diesen Stellen als Referenzmaß verwendet werden. Achten Sie zudem darauf, dass um das zu isolierende Objekt herum mindestens 20 mm Platz ist. Mit diesen Spezifikationen im Hinterkopf können Sie die passende Matratze auswählen.

Für verschiedene Armaturen wie Ventile, Absperrklappen, Druckreduzierventile und Filter wählen Sie eine der vier Typen A Armaturen-Isoliermatratzen basierend auf der DN-Größe oder dem Umfang der Armatur. Es ist ratsam, die Referenzmaße auf dem technischen Datenblatt zu überprüfen.

Universelle Isoliermatratzen für Pumpen sind in zwei Größen erhältlich. Die mittlere Matratze (B1) ist für den Einsatz bis DN32 geeignet, und die große Matratze (B2) kann für Pumpen bis DN100 verwendet werden. Angesichts der großen Vielfalt an Pumpen wird empfohlen, die Pumpengröße mit den Referenzmaßen auf dem technischen Datenblatt und in der Tabelle unten zu überprüfen.

Für unisolierte Rohrleitungen sind zwei Größen von universellen Matratzen erhältlich. Die mittlere Isoliermatratze (C1) ist für eine unisolierte Rohrleitung mit einer Länge von bis zu 120 mm geeignet. Für unisolierte Rohrleitungen bis zu 220 mm wählen Sie die große Rohrisoliermatratze (C2). Beide Typen sind für Rohre bis DN100 oder einen Durchmesser von 115 mm geeignet.

Vor der Befestigung der Isoliermatratzen ist es wichtig, einige Sicherheitsmaßnahmen zu treffen. Die Enden der Metallummantelung können scharfe Teile enthalten. Es ist daher ratsam, bei der Installation Handschuhe zu tragen.

Abhängig von der Größe (A1 bis A4) der Armaturen-Isoliermatratze gibt es mehr oder weniger Klettverschlüsse, aber der Installationsvorgang bleibt gleich.

1. Öffnen Sie alle Klettverschlüsse.
2. Schieben Sie die Armatur so weit wie möglich in die entstandene Öffnung.
3. Befestigen Sie dann die Klettverschlüsse so fest wie möglich um die Armatur.
4. Wickeln Sie den restlichen Teil der Matratze um die Armatur und das Rohr.
5. Schließen Sie den Klettverschluss, ziehen Sie die Bänder fest und machen Sie einen Knoten.

Die Isoliermatratze für Pumpen ist etwas anders aufgebaut.

1. Öffnen Sie alle Verschlüsse.
2. Führen Sie die Pumpen-Öffnung durch das entstandene Kreuz.
3. Stellen Sie sicher, dass die Ober- und Unterseite mittig sitzen.
4. Befestigen Sie die Klettverschlüsse fest darum.
5. Wickeln Sie den restlichen Teil der Matratze um die Pumpe und das Rohr.
6. Befestigen Sie den Klettverschluss und ziehen Sie das Band fest.

Die universelle Isoliermatratze für Rohre ist am einfachsten zu installieren.

1. Halten Sie die Seite mit den Schlaufen (den weichen Teil des Klettverschlusses) zu sich.
2. Halten Sie die Matratze mit einer Hand fest und ziehen Sie sie mit der anderen Hand fest um das Rohr.
3. Befestigen Sie den Klettverschluss. Das Temket-Logo befindet sich nun vorne.

Neben diesen drei Anwendungen sind auch andere Anwendungen, wie Dreiwegeventile, möglich. Möchten Sie wissen, ob Ihre spezielle Situation machbar ist? Nutzen Sie unseren Beratungsservice. Sie können uns einfach ein oder mehrere Fotos mit Beschreibungen über unsere Website zusenden, damit wir die Situation beurteilen und die passende Isoliermatratze empfehlen können.

Möchten Sie nach dem lesen dieser Anleitung lieber, dass wir die Matratzen für Sie installieren? Wir bringen Sie gerne mit einem unserer Spezialisten in Kontakt. Die Temket Universal Line ist für Warmwasser- und Heizsysteme geeignet. Benötigen Sie Isoliermatratzen für höhere Temperaturen oder industrielle Anwendungen, bieten wir auch maßgeschneiderte hochwertige Isoliermatratzen an!
